STAVEBNICE Z

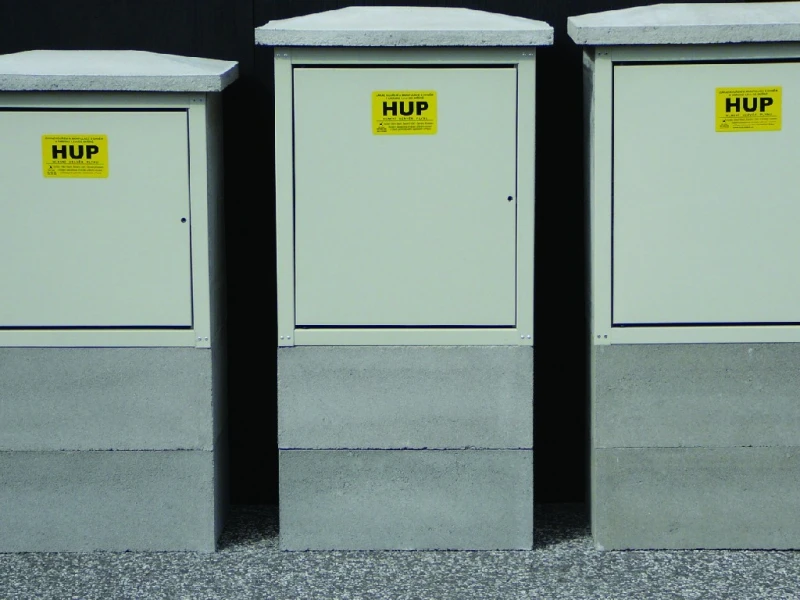

BETONOVÁ ARMOVANÁ STAVEBNICE - Z

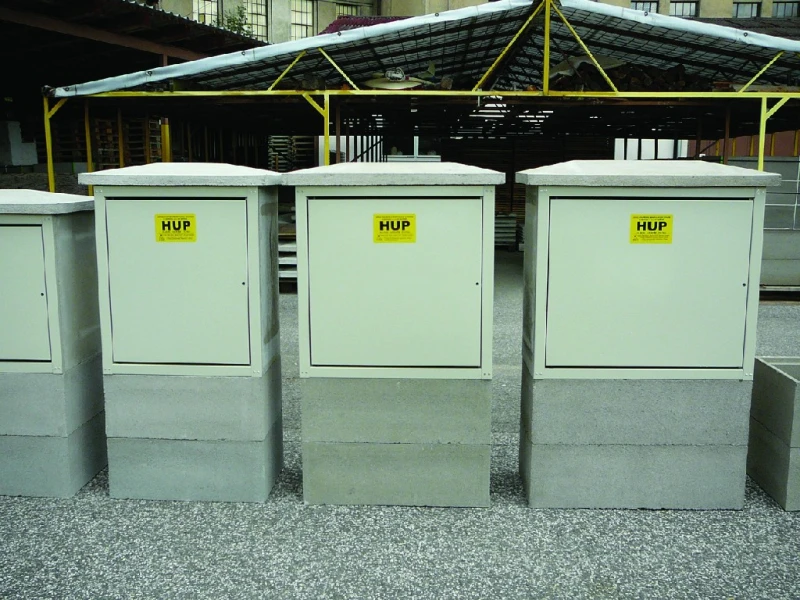

Typ Z je nejvhodnější stavebnice pro výstavbu sdružených přípojkových pilířů pro kombinaci plyn, elektroměr a pojistky. Dá se sdružovat i s mnoha typy rozpojovacích skříní a budovat do ucelených sestav nenásilného vzhledu. Možnost povrchové úpravy nátěrem, nástřikem, obkladem, nebo např.tenkovrstvou omítkou dělá z těchto domečků velmi žádané zboží. Pro výstavbu nabízíme základové tvárnice, instalační rámy HUP a montážní pěny. Na skladě vedeme i rozvaděče 25A, nebo 32A.
Použití:
- PLYN

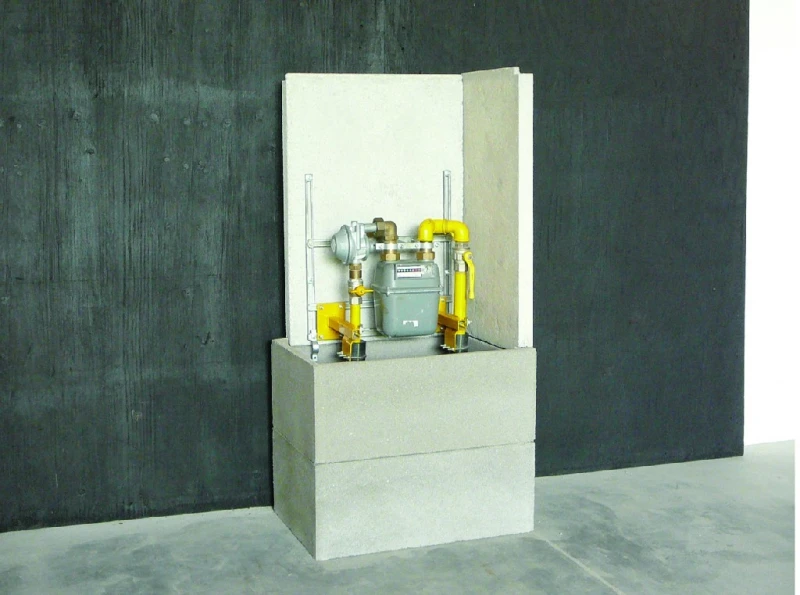

Pro umístění HUP, regulátor a 1 plynoměr v lokalitách, kde je povolen montážní prostor nejméně 50 x 50 x 35 cm - ELEKTRO
Skříně pojistkové, skříně rozpojovací, skříně rozvaděčové

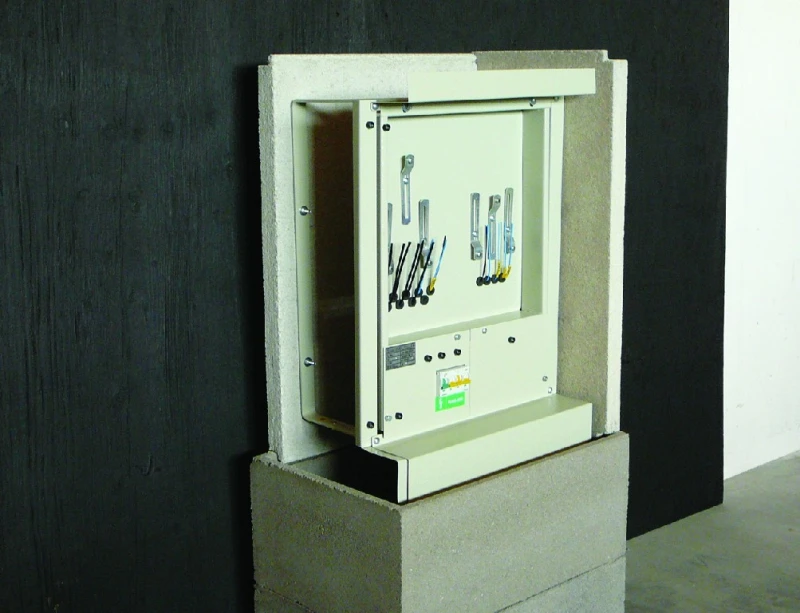

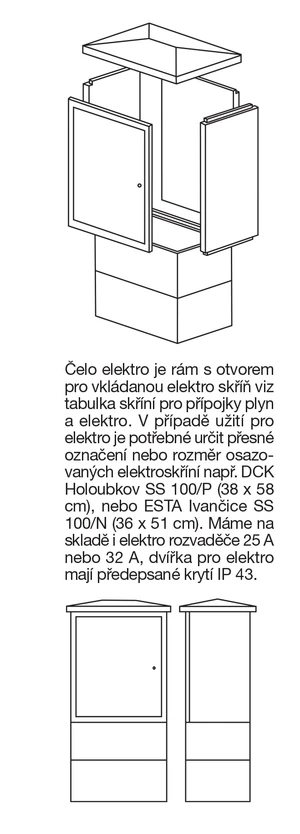

Čelo elektro je rám s otvorem pro vkládanou elektro skříň, viz tabulka skříní pro přípojky plyn a elektro. V případě užití pro elektro je potřebné určit přesné označení nebo rozměr osazovaných elektroskříní. Na skladě máme i elektroměrové rozvaděče 25A, nebo 32A. Dvířka pro elektro mají předepsané krytí IP 44.

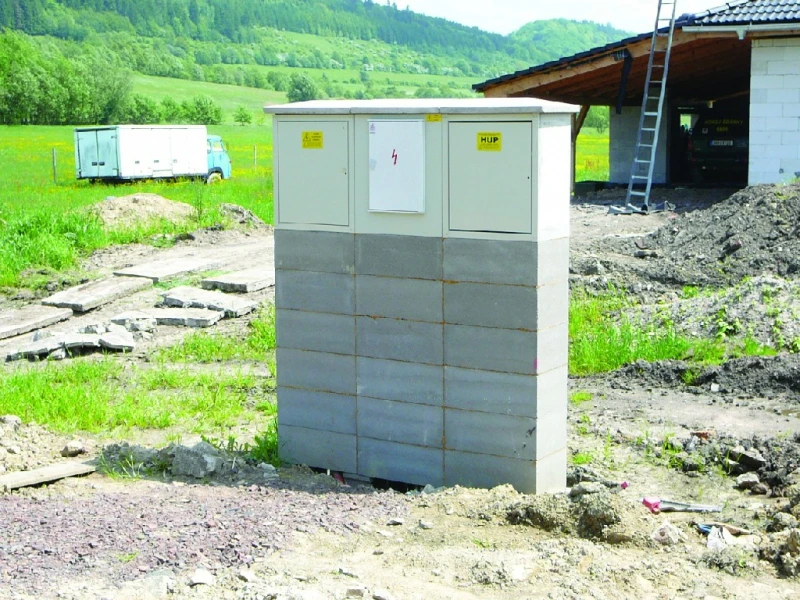

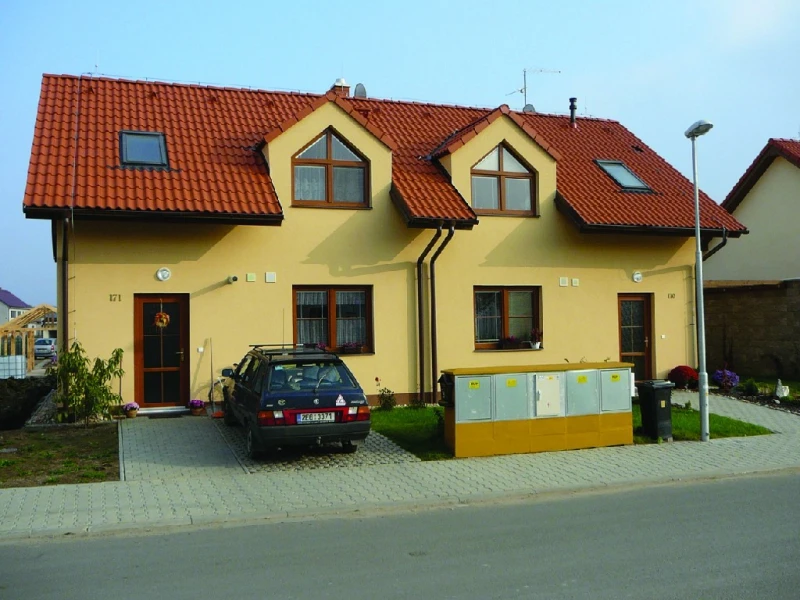

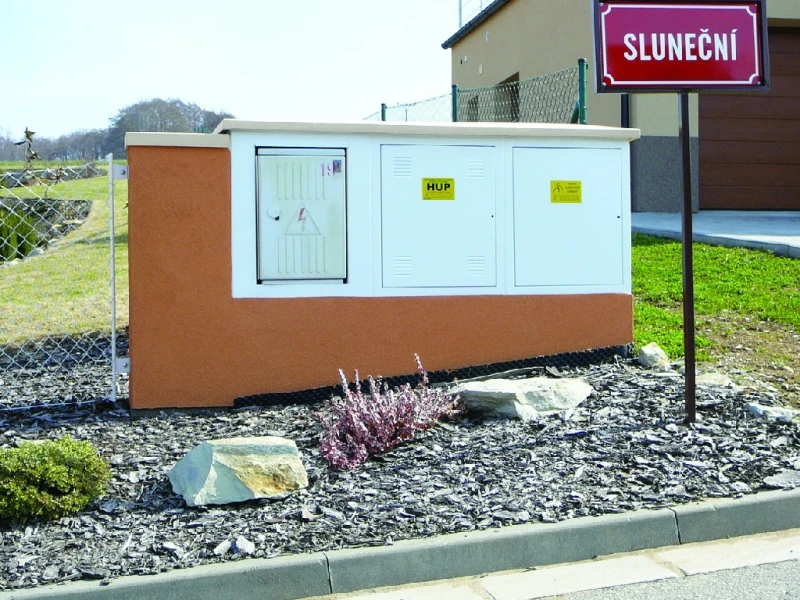

Při výstavbě sdružených pilířů, lze řadit se stejně vysokými typy Z+Z, N, U, S70, F, J
šířka (cm) | výška (cm) | hloubka (cm) | ||
montážní prostor | 52 | 62 | 36 | |
vnější rozměr skříně | 60 | 70 | 40 | |
celkový rozměr stavebnice | ||||
Z 1 | na 1 podstavci | 60 | 103 | 40 |
Z 2 | na 2 podstavci | 60 | 128 | 40 |
Z 3 | na 3 podstavci | 60 | 153 | 40 |
výpis dílců | rozměr (cm) | váha (kg) | ||
podstavec | 60 x 40 x 25 | 38 | ||
záda | 52 x 70 x 4 | 35 | ||
bok | 38 x 70 x 4 | 22 | ||
střecha | A | 68 x 48 x 8 | 29 | |
B | 68 x 44 x 8 | 29 | ||
K | 64 x 48 x 8 | 29 | ||
KK | 60 x 48 x 8 | 29 | ||
dvířka | ||||
zinek | 60 x 70 | |||
hliník, šedá | 60 x 70 | |||
nerez | 60 x 70 | |||
čelo elektro | ||||
ocel zinek | 60 x 70 | |||
ocel zinek šedá | 60 x 70 |
Příklad objednávky stavebnice - Z | ||||
typ | počet podstavců | tvar střechy | dvířka | barva |
Z | 2 | A | hliník | šedá |
