STAVEBNICE R
BETONOVÁ ARMOVANÁ STAVEBNICE - R

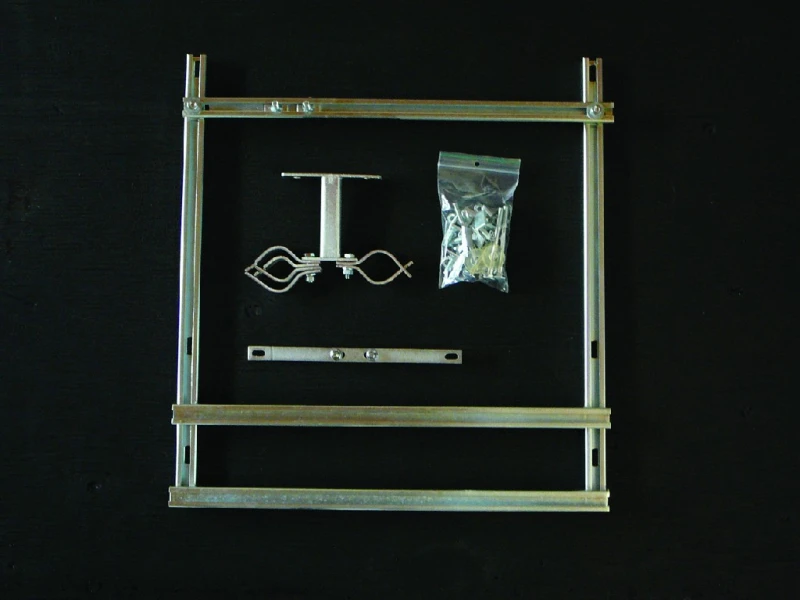

Typ R je nejrozšířenější stavebnice pro sólo výstavby plynové přípojky, snadno sestavitelná, lehká i pro převoz, nenáročná na údržbu. Stavebnice není potřeba povrchově ošetřovat, ale možnost odlišného vzhledu nátěrem, nástřikem, obkladem nebo omítkou je velice snadná. Pro výstavbu nabízíme základové tvárnice, instalační rámy HUP a montážní pěny.
Použití:
- PLYN

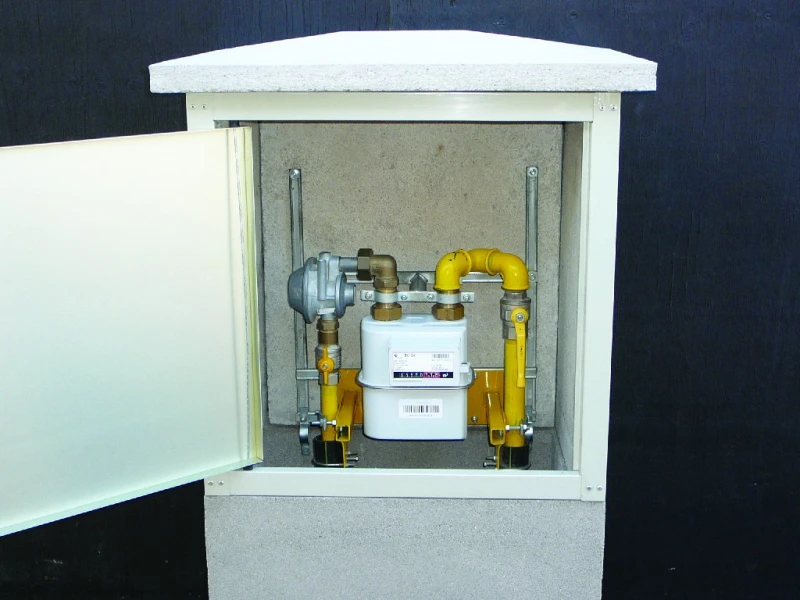

Pro umístění HUP, regulátor a 1 plynoměr v lokalitách, kde je povolen montážní prostor nejméně 50 x 50 x 35 cm - ELEKTRO
Menší pojistkové skříně a elektroměrné rozvaděče
V případě užití pro elektro, nabízíme elektroměrový rozvaděč 25A, nebo 32A, schválený pro tuto stavebnici. Dvířka pro elektro, mají předepsané krytí IP 44.
Použijete-li rozvodnou desku 45x45 cm, je vhodné si její použití ověřit na rozvodných závodech. Tato deska nemusí být všude schválena. Čelo elektro, je rám s otvorem pro vkládanou elektro skříň, viz. tabulka skříní pro přípojky plyn a elektro, např. DCK Holoubkov ER 513/K (42 x 52 cm). V případě užití pro elektro, je potřebné určit přesné označení, nebo rozměr osazovaných elektro skříní.

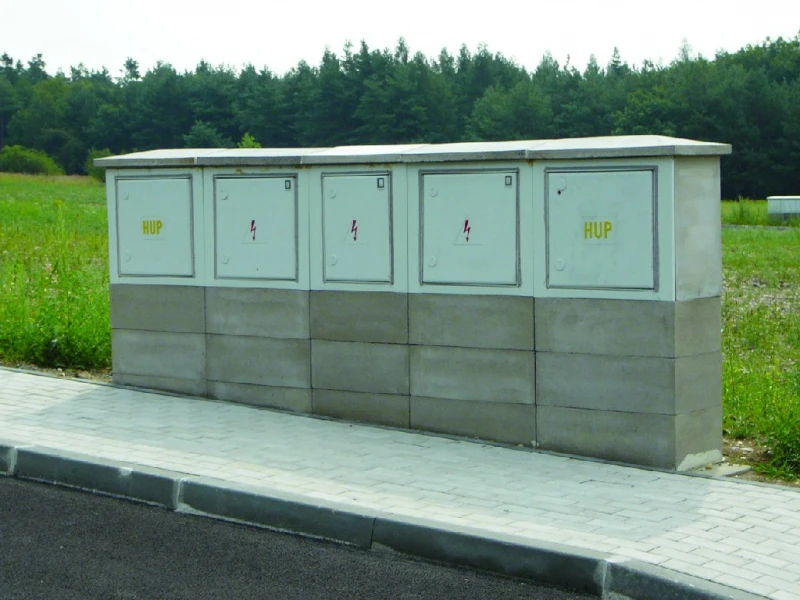

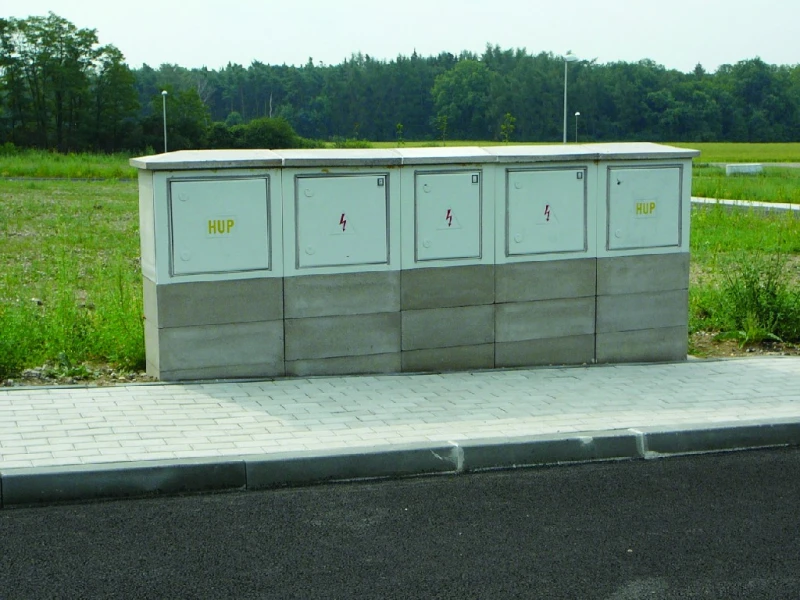

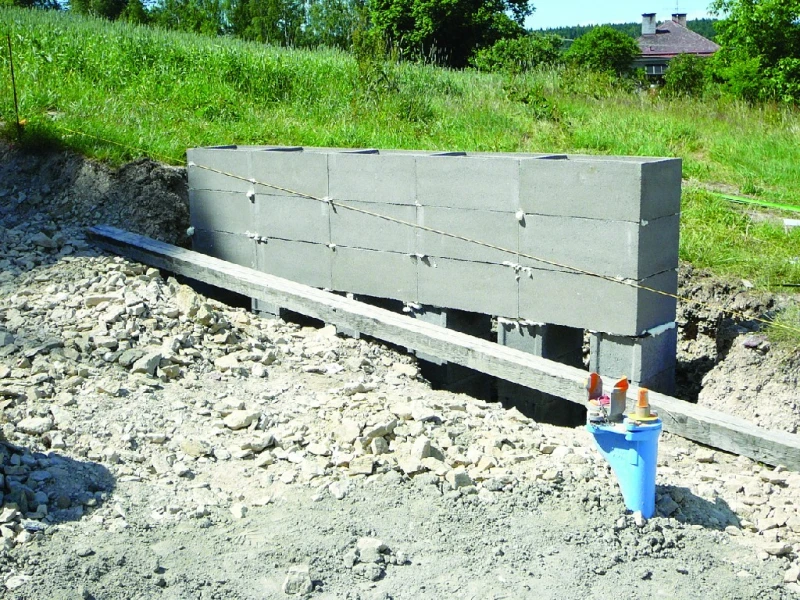

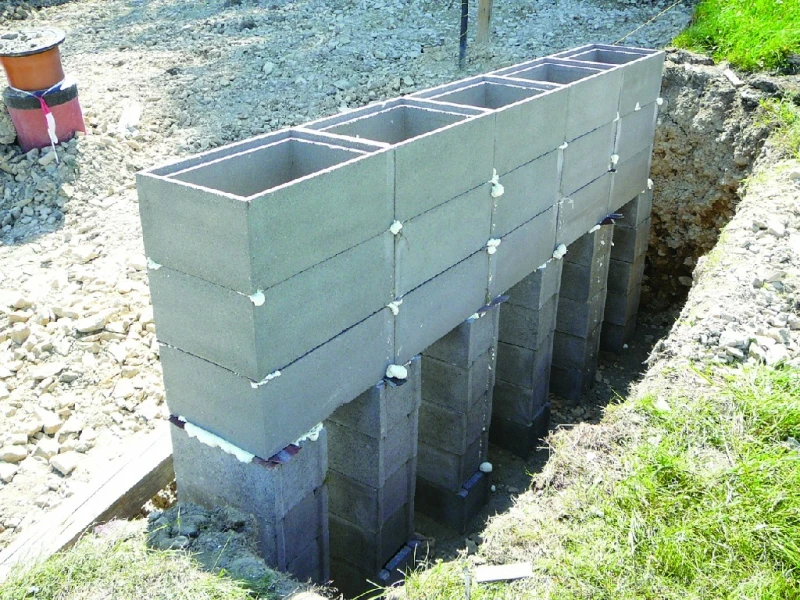

Při výstavbě sdružených pilířů, lze řadit se stejně vysokými typy R+R, S 60, E, I
šířka (cm) | výška (cm) | hloubka (cm) | ||
montážní prostor | 52 | 52 | 36 | |
vnější rozměr skříně | 60 | 60 | 40 | |
celkový rozměr stavebnice | ||||
R 1 | na 1 podstavci | 60 | 93 | 40 |
R 2 | na 2 podstavcích | 60 | 118 | 40 |
R 3 | na 3 podstavcích | 60 | 143 | 40 |

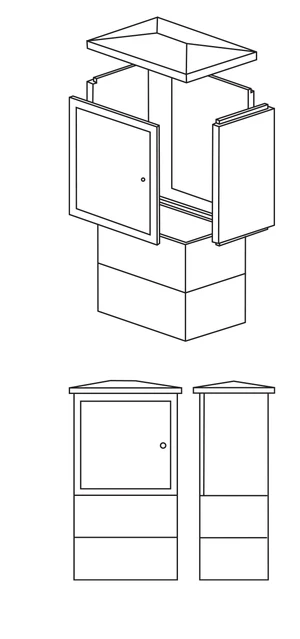

výpis dílců | rozměr (cm) | váha (kg) | ||
podstavec | 60 x 40 x 25 | 38 | ||
záda | 52 x 60 x 4 | 30 | ||
bok | 38 x 60 x 4 | 20 | ||
střecha | A | 68 x 48 x 8 | 29 | |
B | 68 x 44 x 8 | 29 | ||
K | 64 x 48 x 8 | 29 | ||
KK | 60 x 48 x 8 | 29 | ||
dvířka | zinek | 60 x 60 | ||
hliník, šedá | 60 x 60 | |||
hliník, hnědá | 60 x 60 | |||
nerez | 60 x 60 | |||
čelo elektro | ocel zinek | 60 x 60 | ||
ocel zinek šedá | 60 x 60 |
Příklad objednávky stavebnice - R | ||||
typ | počet podstavců | tvar střechy | dvířka | barva |
R | 2 | A | hliník | šedá |
