STAVEBNICE Q
BETONOVÁ ARMOVANÁ STAVEBNICE - Q
Typ Q je především plynová skříň vyráběná s důrazem na co nejjednodušší výstavbu, bez nároků na přesnost výstavby a na údržbu. Jednoduchá montáž řadí tuto Hup skříň u odběratelů mezi nejžádanější. Možnost další povrchové úpravy nátěrem, nástřikem, obkladem, nebo omítkou snadno umožní, aby i tyto betonové přípojkové skříně snadno splynuly se svým okolím. Pro výstavbu nabízíme základové tvárnice, instalační rámy HUP a montážní pěny.
Při výstavbě sdružených pilířů, lze řadit pouze s typem Q + Q
Použití:
- PLYN
Pro umístění HUP, regulátor a 1 plynoměr v lokalitách, kde je povolen montážní prostor nejméně 50 x 50 x 35 cm. - ELEKTRO
Menší pojistkové skříně a elektroměrové rozvaděče.

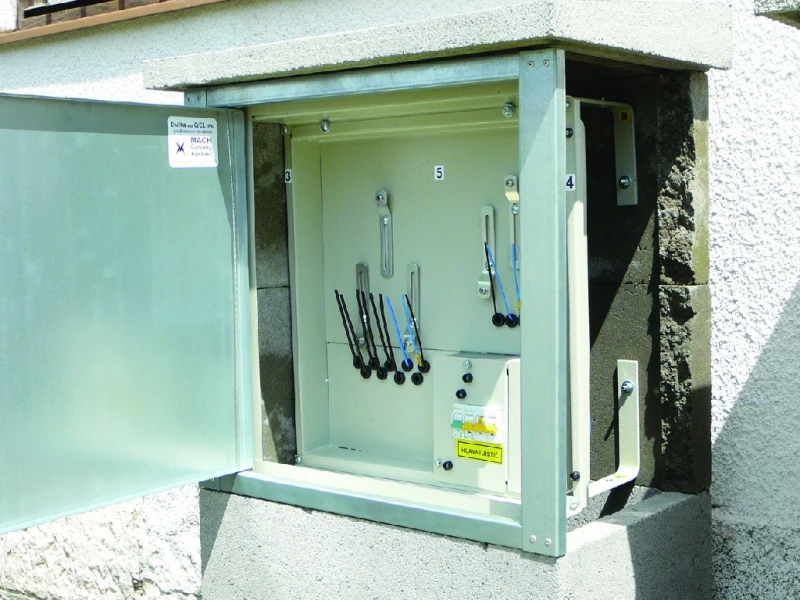

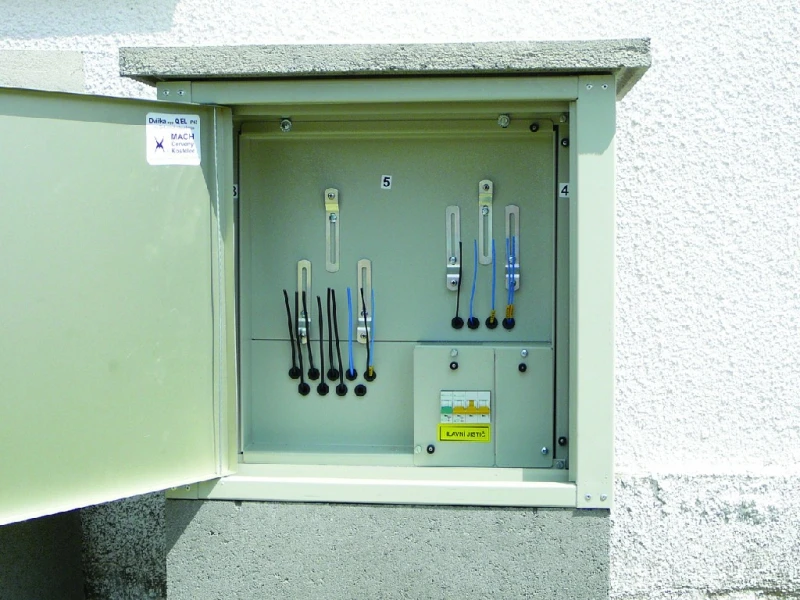

V případě užití pro elektro, nabízíme elektroměrový rozvaděč 25A, nebo 32A, schválený pro tuto stavebnici. Dvířka pro elektro, mají předepsané krytí IP 44. Použijete-li rozvodnou desku 45x45 cm, je vhodné si její použití ověřit na rozvodných závodech. Tato deska nemusí být všude schválena.
šířka (cm) | výška (cm) | hloubka (cm) | ||
montážní prostor | 50 | 50 | 35 | |
vnější rozměr skříně | 60 | 56 | 40 | |
celkový rozměr stavebnice | ||||
Q 1 | na 1 podstavci | 60 | 92 | 40 |
Q 2 | na 2 podstavcích | 60 | 120 | 40 |
Q 3 | na 3 podstavcích | 60 | 148 | 40 |

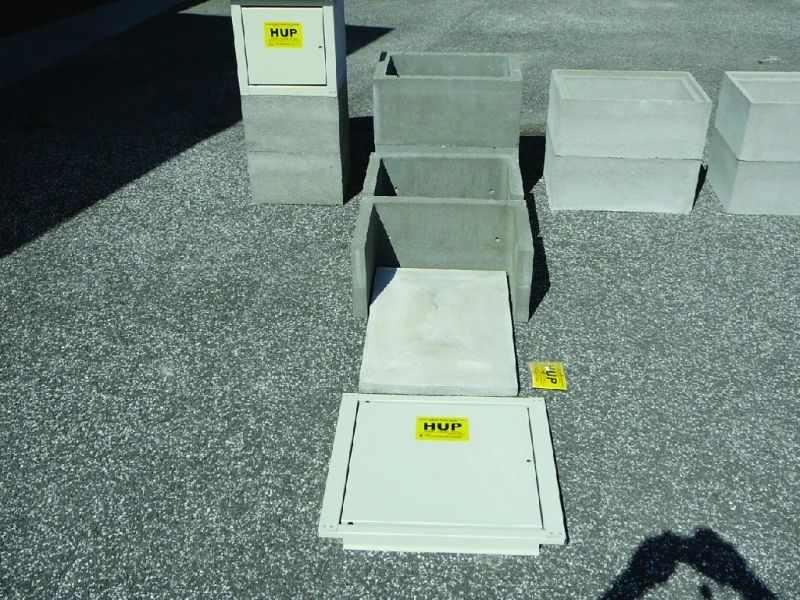

výpis dílců | rozměr (cm) | váha (kg) | ||
podstavec | 60 x 40 x 28 | 48 | ||
nástavec | 60 x 38 x 28 | 34 | ||
střecha | A | 68 x 48 x 8 | 29 | |
B | 68 x 44 x 8 | 29 | ||
K | 64 x 48 x 8 | 29 | ||
KK | 60 x 48 x 8 | 29 | ||
dvířka | zinek | 60 x 56 | ||
hliník, šedá | 60 x 56 | |||
nerez | 60 x 56 |
Příklad objednávky stavebnice - Q | ||||
typ | počet podstavců | tvar střechy | dvířka | barva |
Q | 2 | A | zinek |
